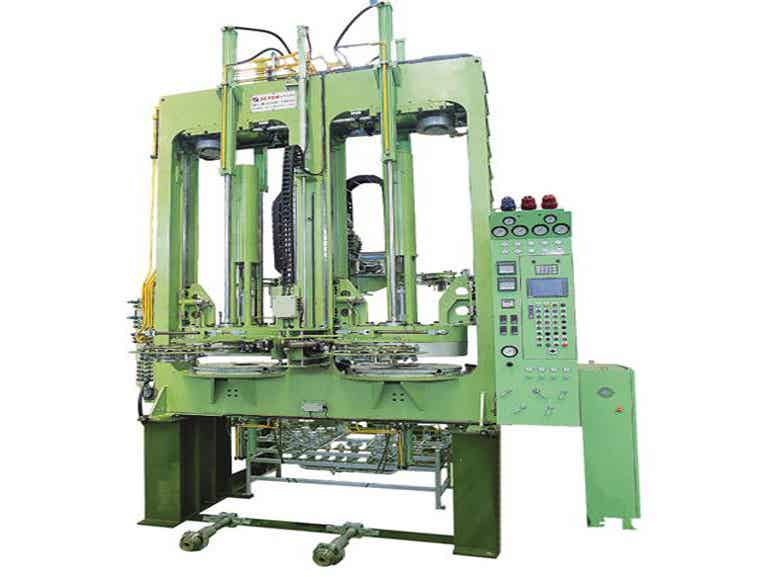

產品為雙模、側板式、獨立單元、熱板加熱、B型全油壓式中心機構、橫梁垂直升降、插銷式鎖模、下置式六缸加壓式液壓輪胎硫化機。
適用于安裝活絡模，硫化鋼圈直徑17"-24.5"不同規格的新型寬截面高等級全鋼子重子午線橋輪胎，滿足氮氣或蒸汽硫化工藝。
根據用戶要求可另選配電動調模裝置、活動模驅動裝置、存胎器等。
電氣控制系統采用PLC可編程控制器為實時控制核心，以工業觸摸屏為人機操作界面，可實現硫化過程參數設置，硫化實時參數采集、保存、報警及歷史參數直觀查詢等，具有以太網接口，支持硫化機集群組網。
液壓控制系統采用一個液壓站驅動一臺硫化機，油壓和流量控制采用比例控制技術。
| 序號 | 規格 | 42" | 45" | 48" | 52" | 55" | 65" | 68" |
| 1 | 模腔數量 |
雙模 |
雙模 |
雙模 |
雙模 |
雙模 |
雙模 |
雙模 |
| 2 | 適用模具類型 |
兩半模和活絡模 |
兩半模和活絡模 |
兩半模和活絡模 |
兩半模和活絡模 |
兩半模和活絡模 |
兩半模和活絡模 |
兩半模和活絡模 |
| 3 | 適用鋼圈直徑 | 12″～16″ | 12″～17″ |
13″～18″或 14″～20″ |
15″～22″或 18″～24″ |
20″～26″ |
19.5″～ 24.5″ |
19.5″～ 24.5″ |
| 4 | 熱板有效直徑 | φ1110mm | φ1160mm | φ1220mm | φ1330mm | φ1400mm | 1650mm | 1720mm |
| 5 | 最大合模力 | 2×1400KN | 2×1800KN | 2×1800KN | 2×2350KN | 2×2350KN | 2×4450KN | 2×5000KN |
| 6 | 適用的模具高度的范圍 | 250～450mm | 250～490mm | 250～490mm | 250～540mm | 250～540mm | 400～650mm | 400～720mm |
| 7 | 活絡模活塞桿行程 | 300mm | 300mm | 300mm | 330mm | 330mm | 500mm | 500mm |
| 8 | 生胎最大高度 | 400mm | 500mm | 500mm | 540mm | 540mm | 550mm | 550mm |
| 9 | BEAD高度(輪胎寬度) | 100～300mm | 100～320mm | 100～320mm | 140～320mm | 180～350mm | 400mm | 400mm |
| 10 | 硫化輪胎最大外徑 | 700mm | 800mm | 850mm/900mm | 900mm/950mm | 950mm | 1275mm | 1275mm |
| 11 | 上環行程 | 500mm | 650mm | 600mm/650mm | 600mm/650mm | 600mm/650mm | 895mm | 895mm |
